Termék leírás

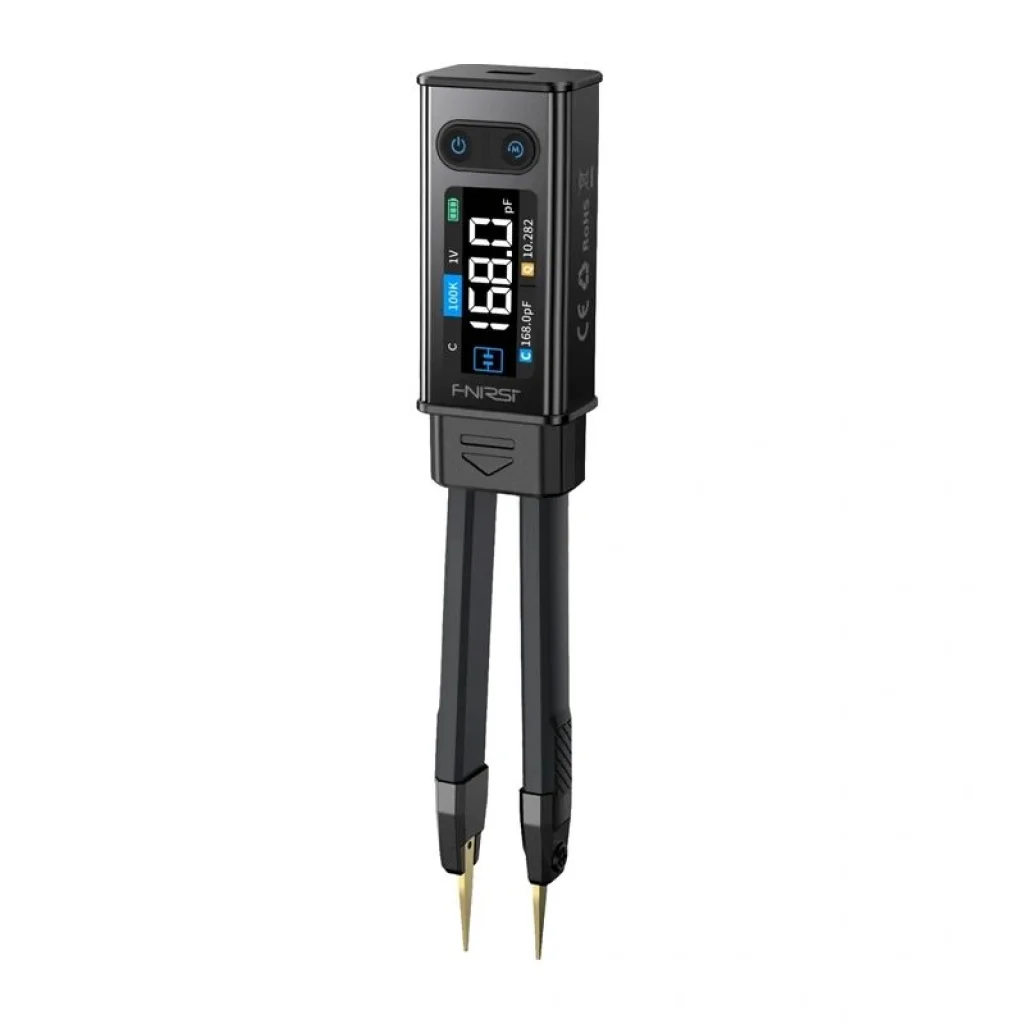

FNIRSI LCR-ST2 LCR-mérő elektronikai alkatrészek vizsgálatához
Az FNIRSI LCR-ST2 kompakt, csipeszszerű LCR-mérő elektronikai alkatrészek gyors és pontos vizsgálatához. Ellenállás, kapacitás, induktivitás, feszültség és dióda-előfeszültség mérésére alkalmas, miközben az ellenállásokat, kondenzátorokat és induktivitásokat automatikusan felismeri. Kialakítása szervizelési, laboratóriumi és terepi felhasználásra egyaránt praktikus.
Sokoldalú mérés és részletes paraméterek
- Ellenállásmérés: 10 mΩ és 10 MΩ között.
- Kapacitásmérés: 1 pF és 22 mF között.
- Induktivitásmérés: 1 μH és 10 H között.
- Feszültségmérés: ±30 V-ig.
- Dióda-előfeszültség mérése: 0,7 V-ig.
- Megjelenített paraméterek: D, Q, Z, X, θ és ESR.
- Két mérési paraméter egyidejű kijelzése a könnyebb elemzés érdekében.
Állítható mérési feltételek
A készülék öt tesztfrekvenciát támogat: 100 Hz, 120 Hz, 1 kHz, 10 kHz és 100 kHz. A mérési körülmények a vizsgált alkatrészhez négy RMS-tesztfeszültség közül választhatók: 0,1 V, 0,3 V, 0,6 V vagy 1,0 V. A teljes sávú, 100 Hz és 100 kHz közötti letapogatási mód egyetlen méréssel segíti az alkatrész frekvenciaválaszának elemzését.
Intelligens vizsgálati funkciók

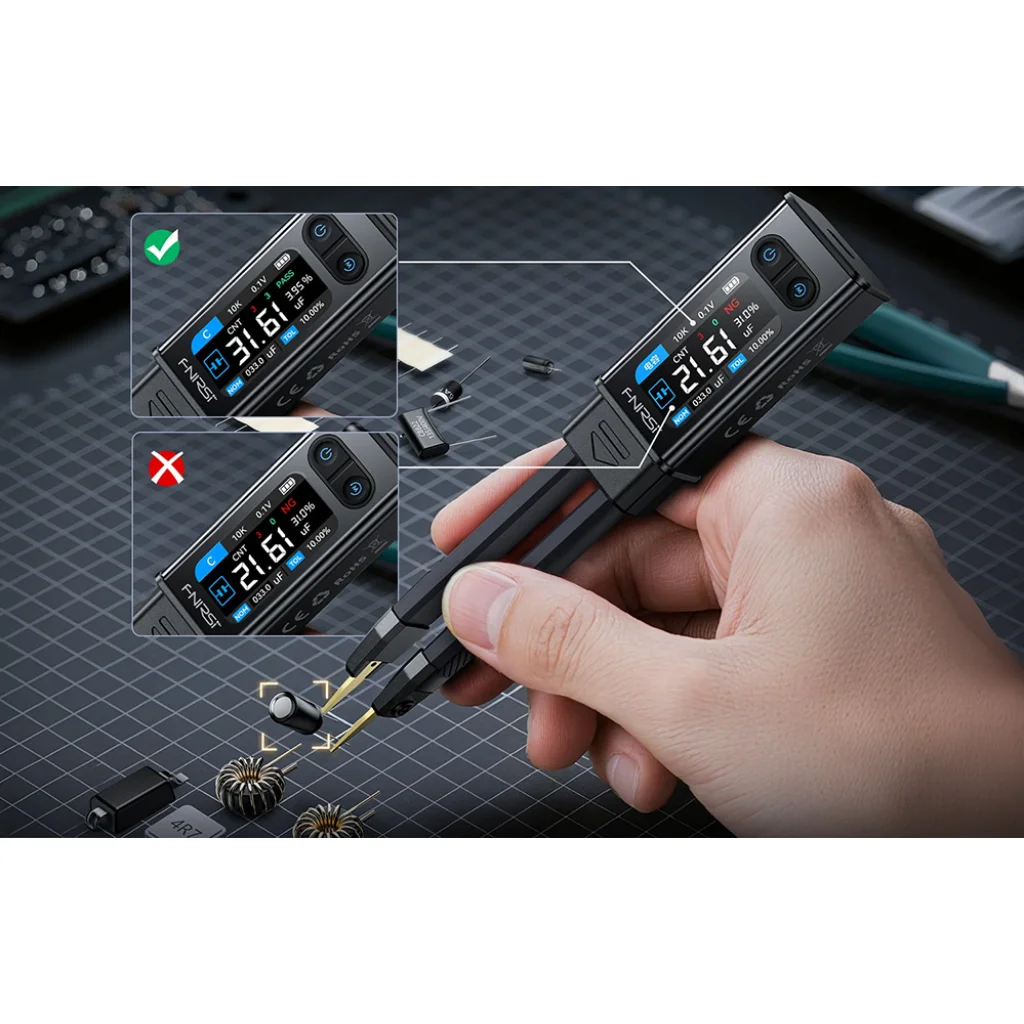

Az intelligens osztályozási funkció a megadott névértékek és tűréshatárok alapján a megfelelő és nem megfelelő kategóriába sorolja az alkatrészeket, így tételvizsgálatnál is hasznos segítséget nyújt. A soros és párhuzamos konfigurációk ekvivalens értékei egyszerre jeleníthetők meg, ami hozzájárul a parazita paraméterek hatásának csökkentéséhez. A HOLD, Max és Min funkciók támogatják az eredmények rögzítését és kiértékelését.

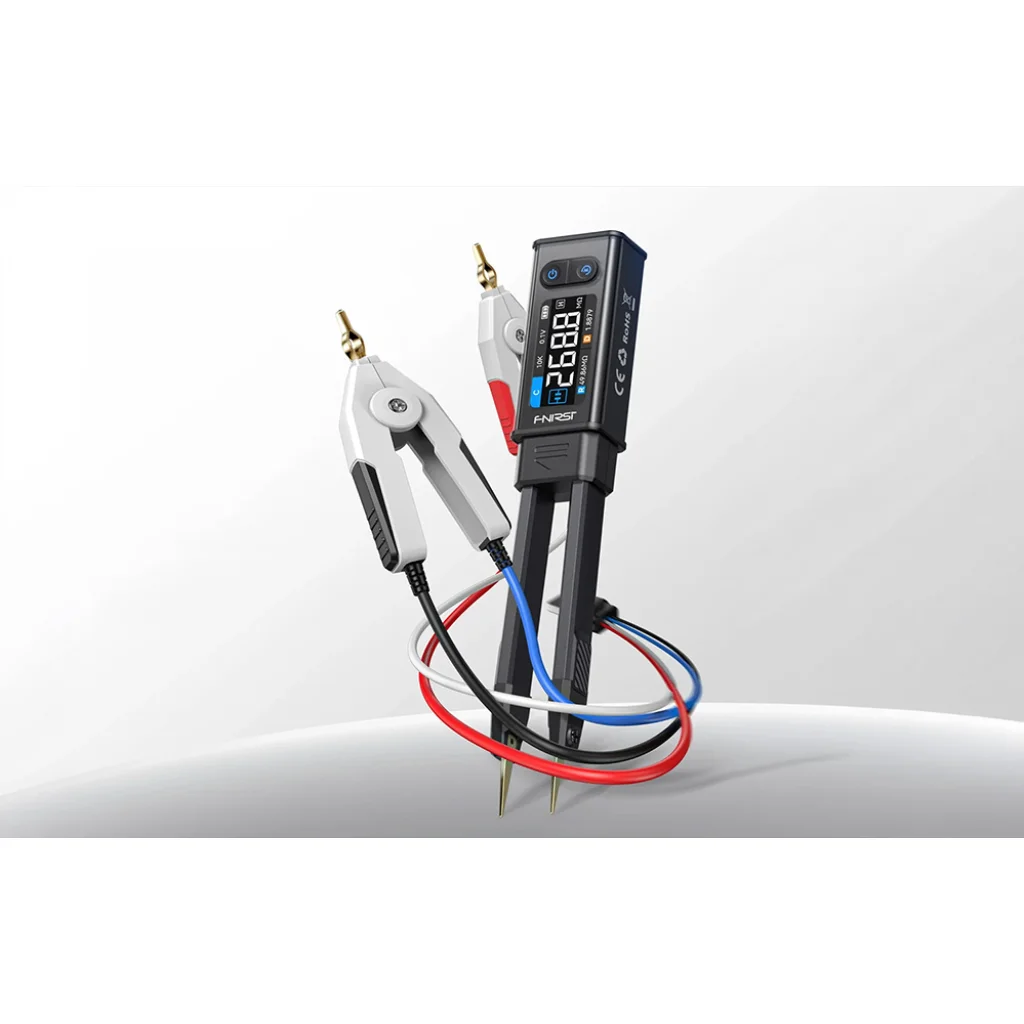

Csipeszes és Kelvin-szondás mérés

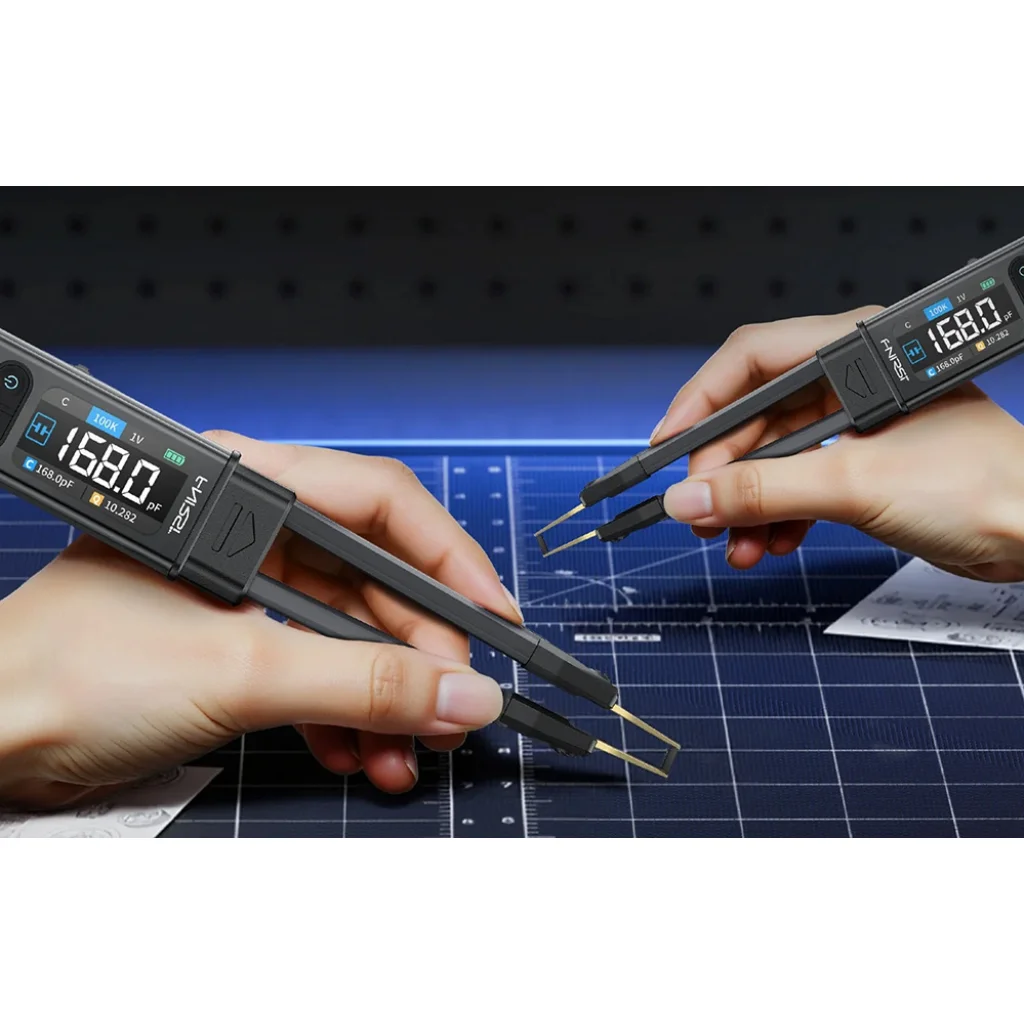

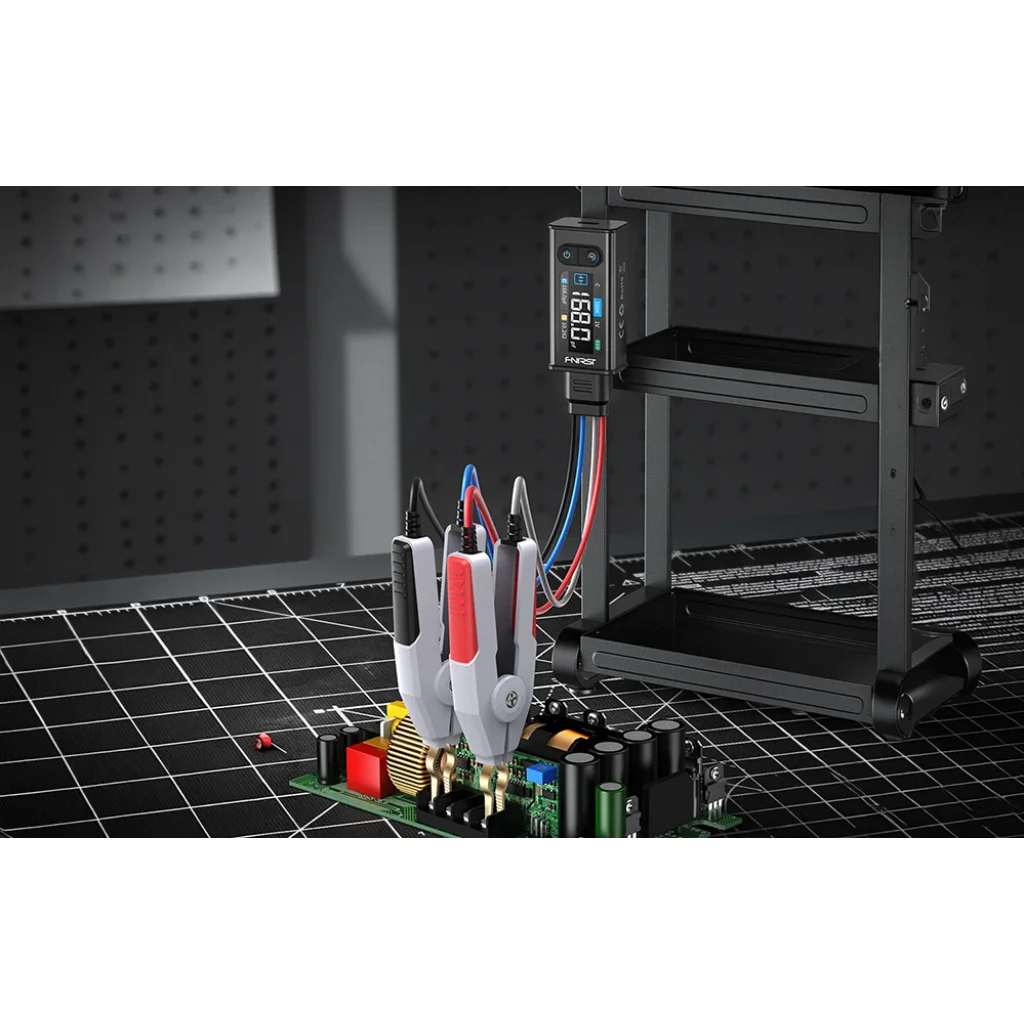

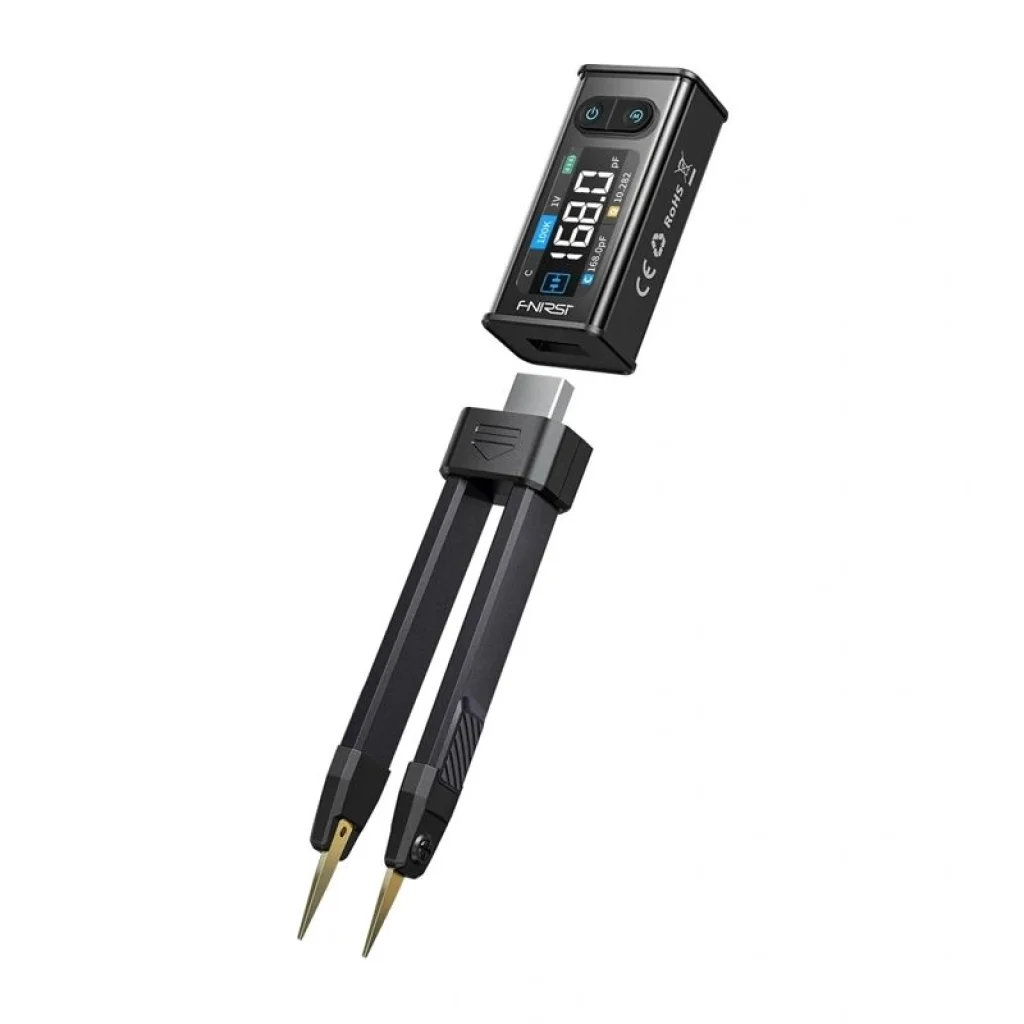

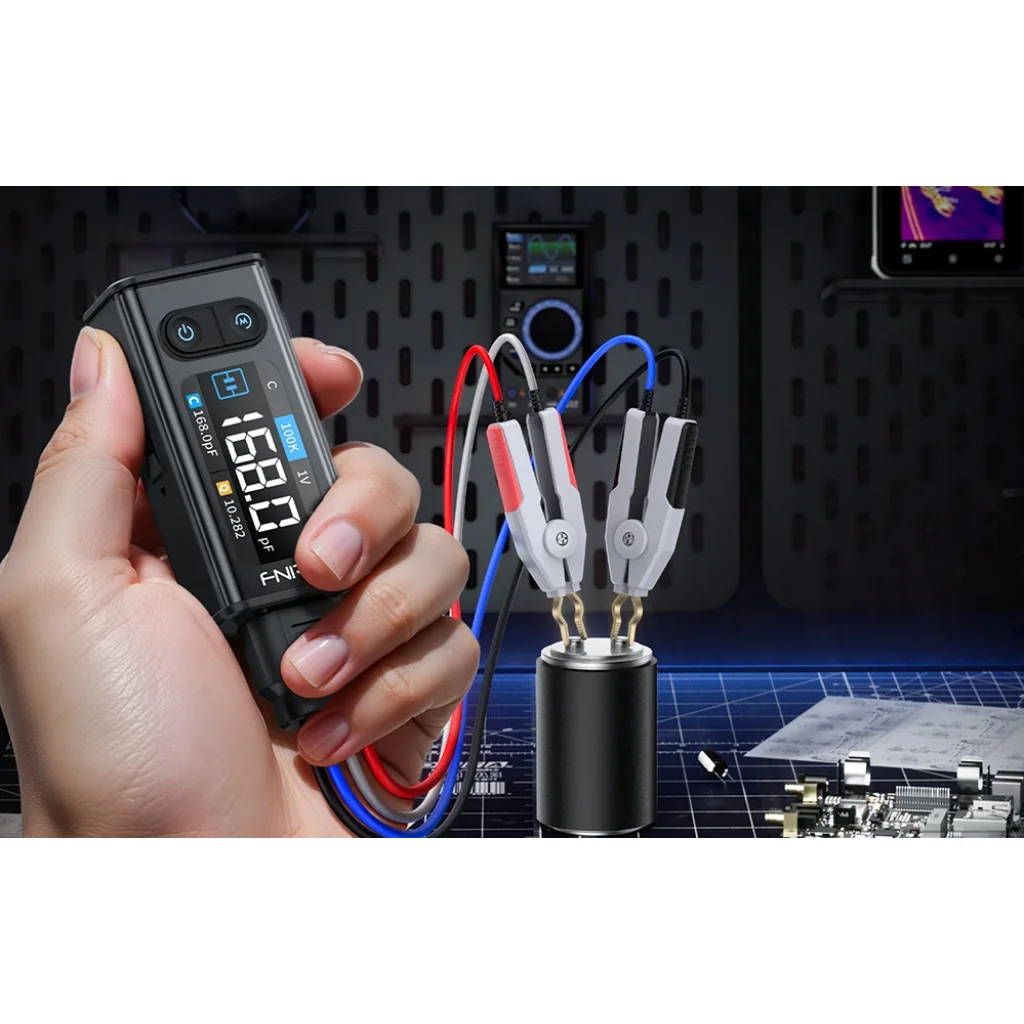

Az FNIRSI LCR-ST2 csipeszes mérőfejjel és Kelvin-szondás csatlakoztatási lehetőséggel is használható. Az egyenes és ívelt szondacsúcsok megkönnyítik a kis felületszerelt alkatrészek megfogását, míg a Kelvin-szorító nagyobb és átmenő furatos alkatrészek pontos, négyvezetékes mérésére alkalmas.
Kompakt kialakítás és jól olvasható kijelző

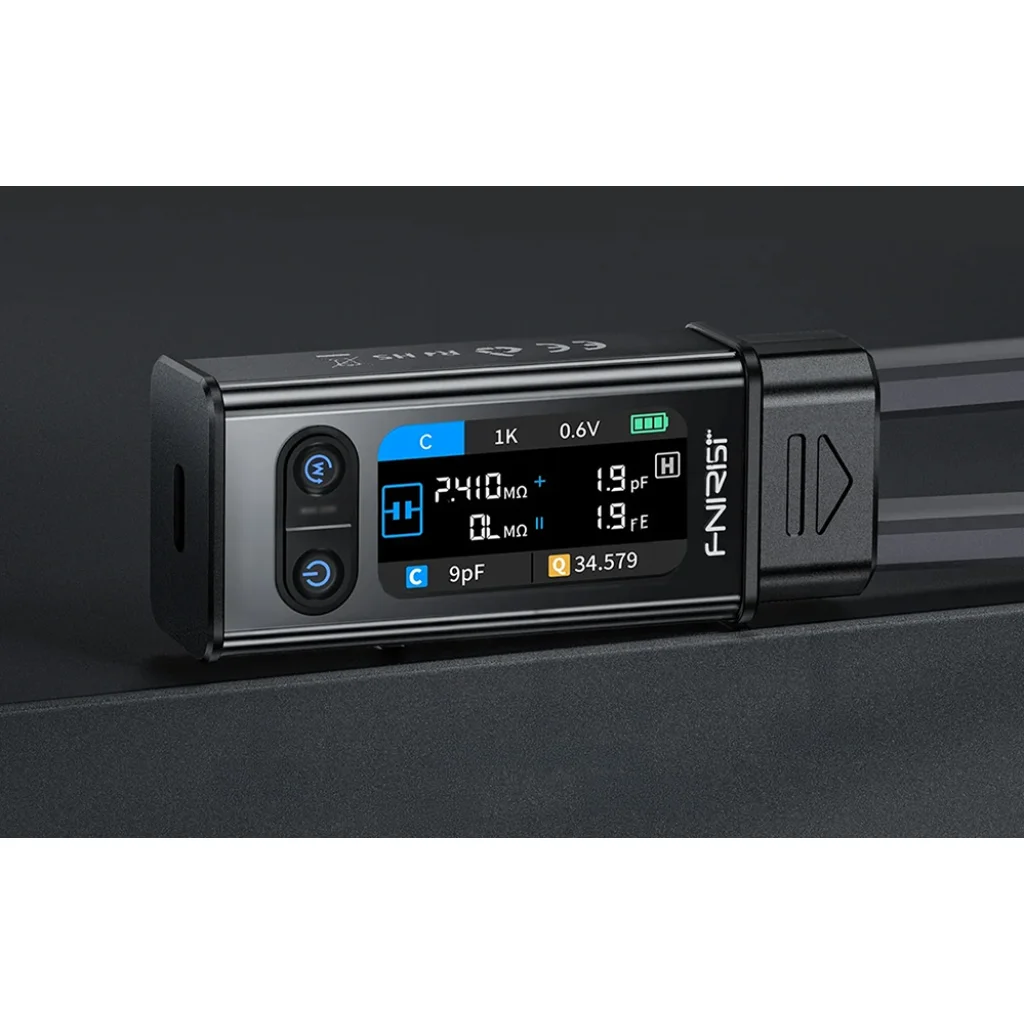

Az 1,47 hüvelykes HD színes kijelző automatikus forgatási funkcióval igazodik a készülék tartásához, ezért jobb- és balkezes használat során is kényelmesen leolvasható. A mágneses tartó megkönnyíti a tárolást. A beépített 300 mAh-s lítiumakkumulátor körülbelül 3 óra működési időt biztosít, a töltés pedig USB-C csatlakozón keresztül végezhető.
Műszaki adatok
- Gyártó: FNIRSI
- Modell: LCR-ST2
- Kijelző: 1,47 hüvelykes HD színes kijelző
- Akkumulátor: 300 mAh lítiumakkumulátor
- Működési idő: kb. 3 óra
- Csatlakozó: USB-C
- Méretek: 31 × 170,7 × 20,3 mm
- Tömeg: kb. 60,8 g
- Üzemi hőmérséklet: 0 ℃ ~ 50 ℃, páratartalom ≤ 75%
- Tárolási hőmérséklet: -20 ℃ ~ 60 ℃, páratartalom ≤ 75%

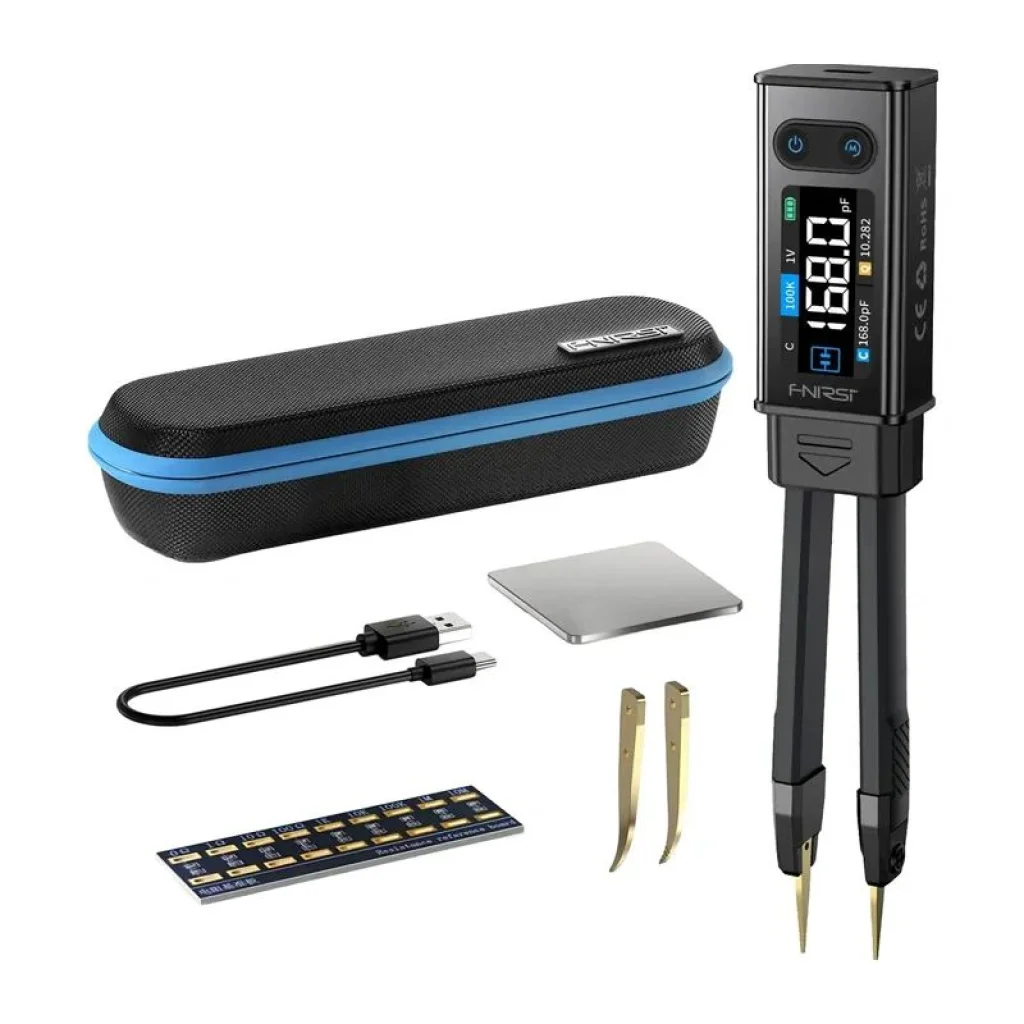

A csomag tartalma
- LCR-mérőműszer
- Tárolótok
- Ívelt mérőfej
- Rövidre záró lemez
- Adatkábel
- Felhasználói kézikönyv
