FNIRSI DSO-TC3 3 az 1-ben mérőműszer

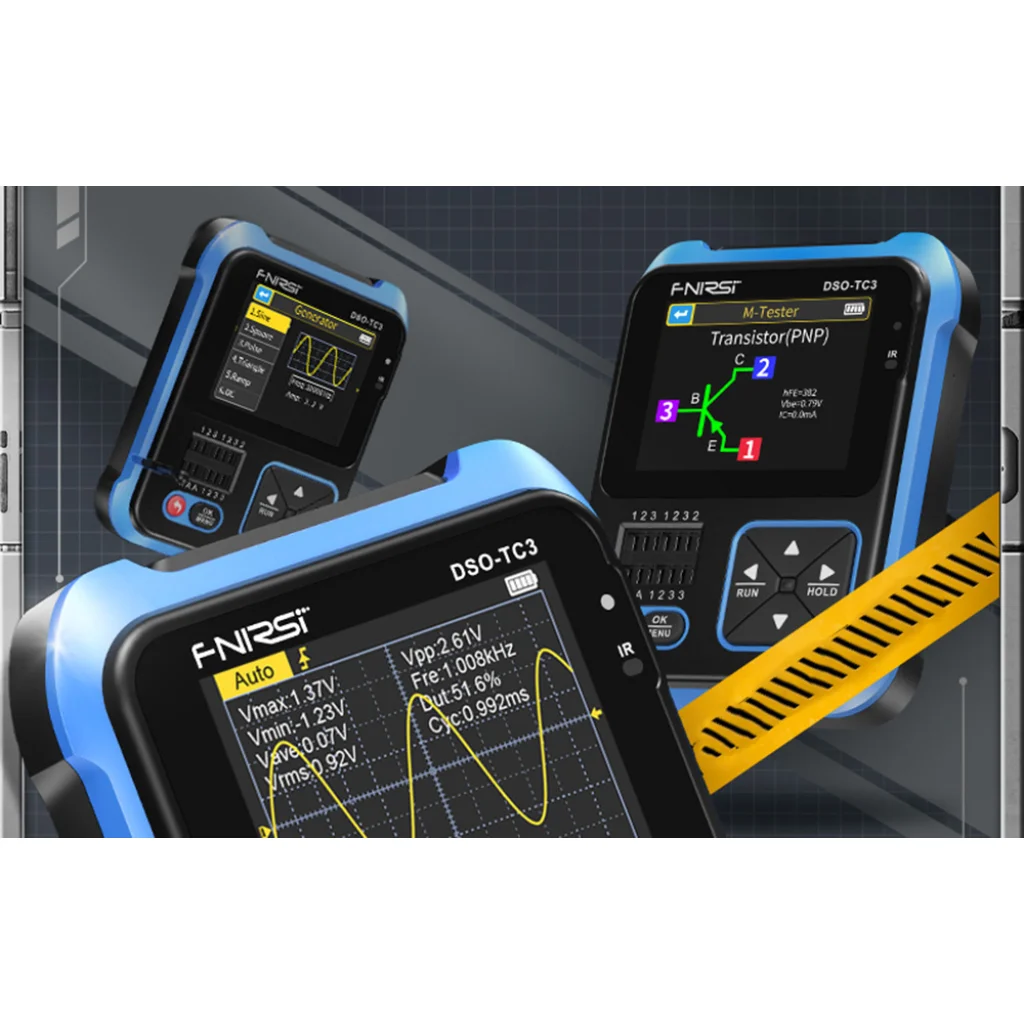

Az FNIRSI DSO-TC3 kompakt, kézi használatra tervezett mérőműszer, amely digitális oszcilloszkópot, elektronikus alkatrésztesztelőt és jelgenerátort egyesít. Hibaelhárításhoz, karbantartáshoz, elektronikai javításokhoz, oktatáshoz és helyszíni mérésekhez egyaránt használható.

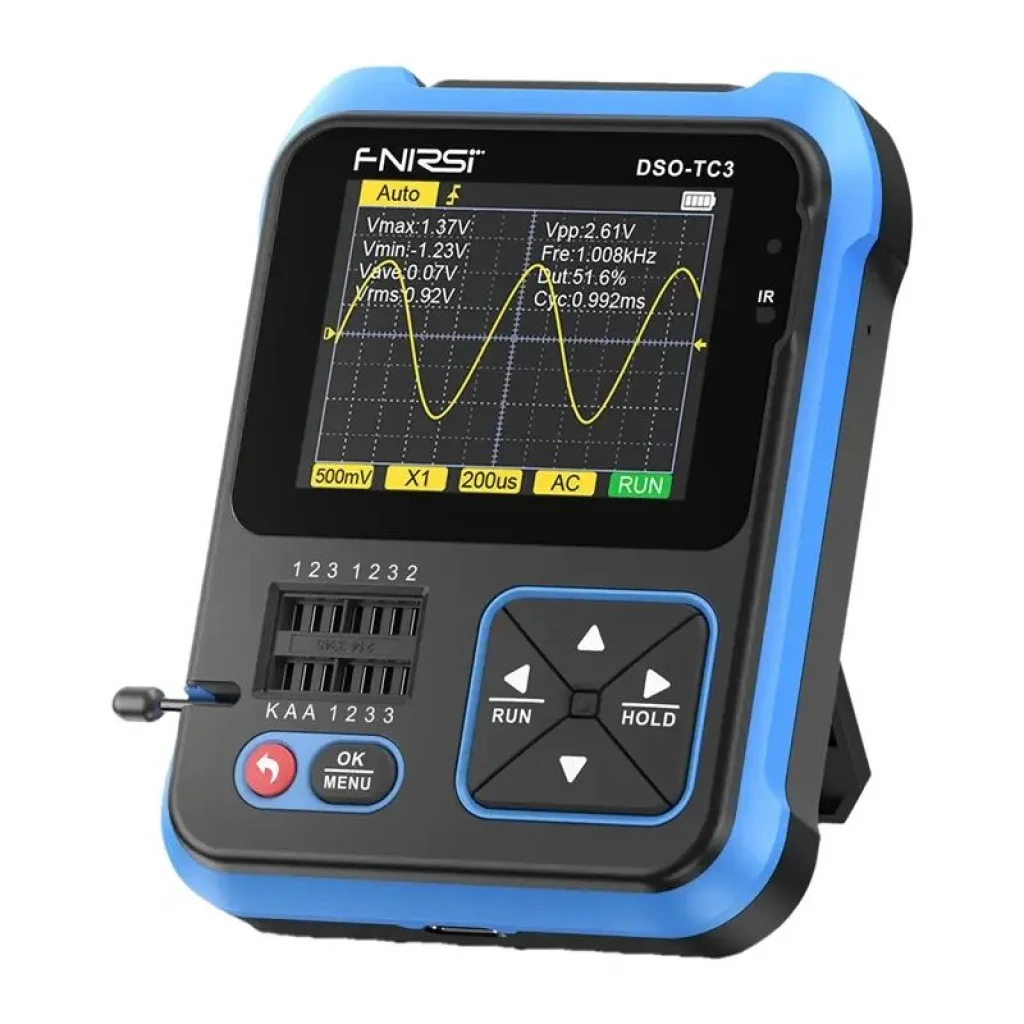

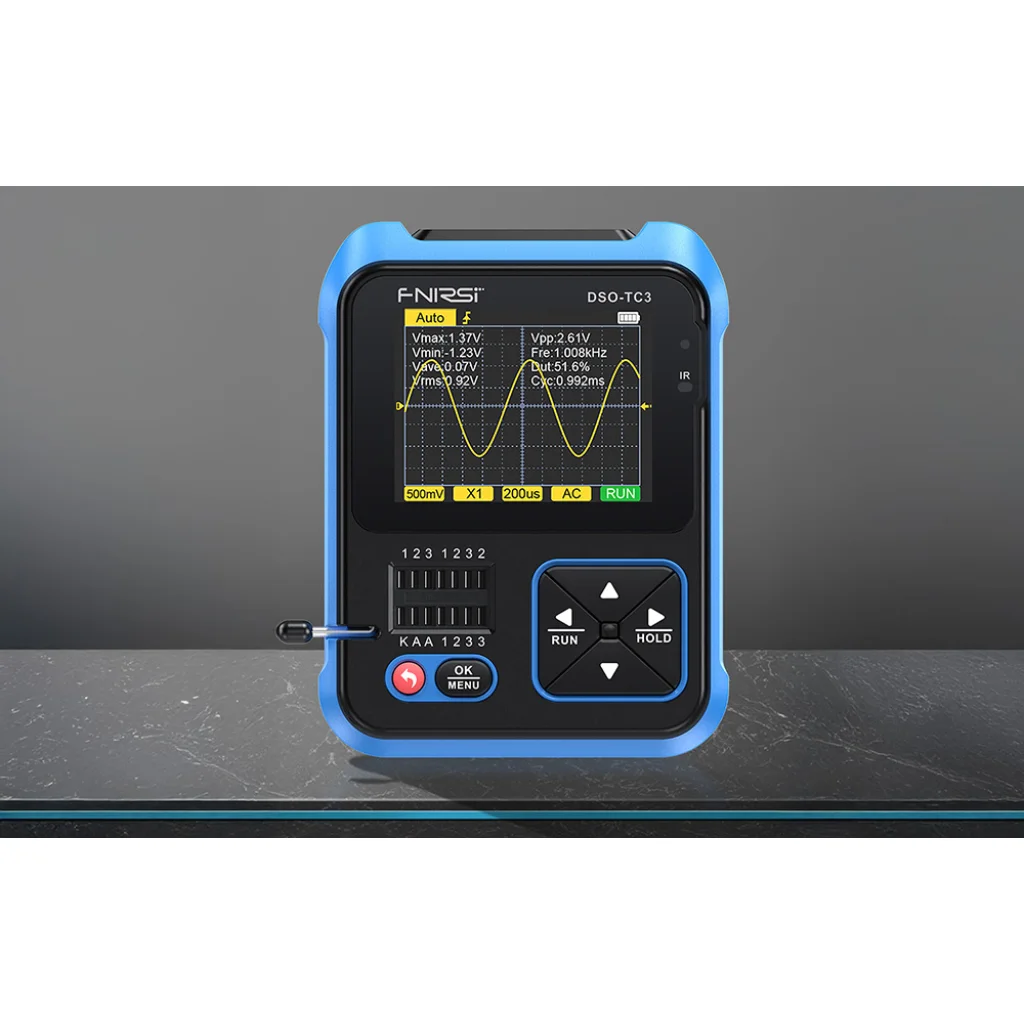

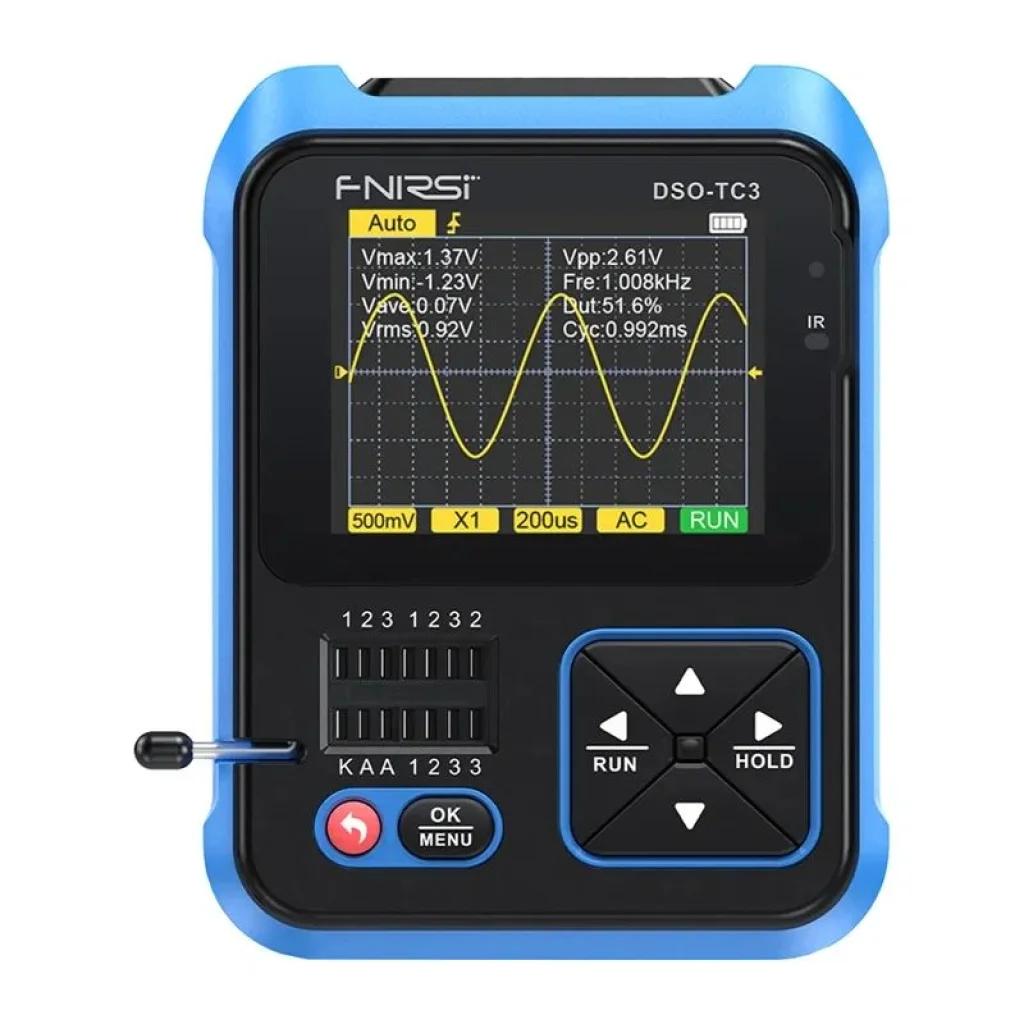

A 79 × 103 × 31 mm méretű, ABS műanyag házzal készült készülék 2,4 hüvelykes színes HD TFT-kijelzőt, beépített 1500 mAh kapacitású lítium-polimer akkumulátort és akár 90°-ig állítható összecsukható állványt kapott. A kijelzőn a hullámformák, alkatrészszimbólumok és mérési paraméterek áttekinthetően jelennek meg.

Digitális oszcilloszkóp

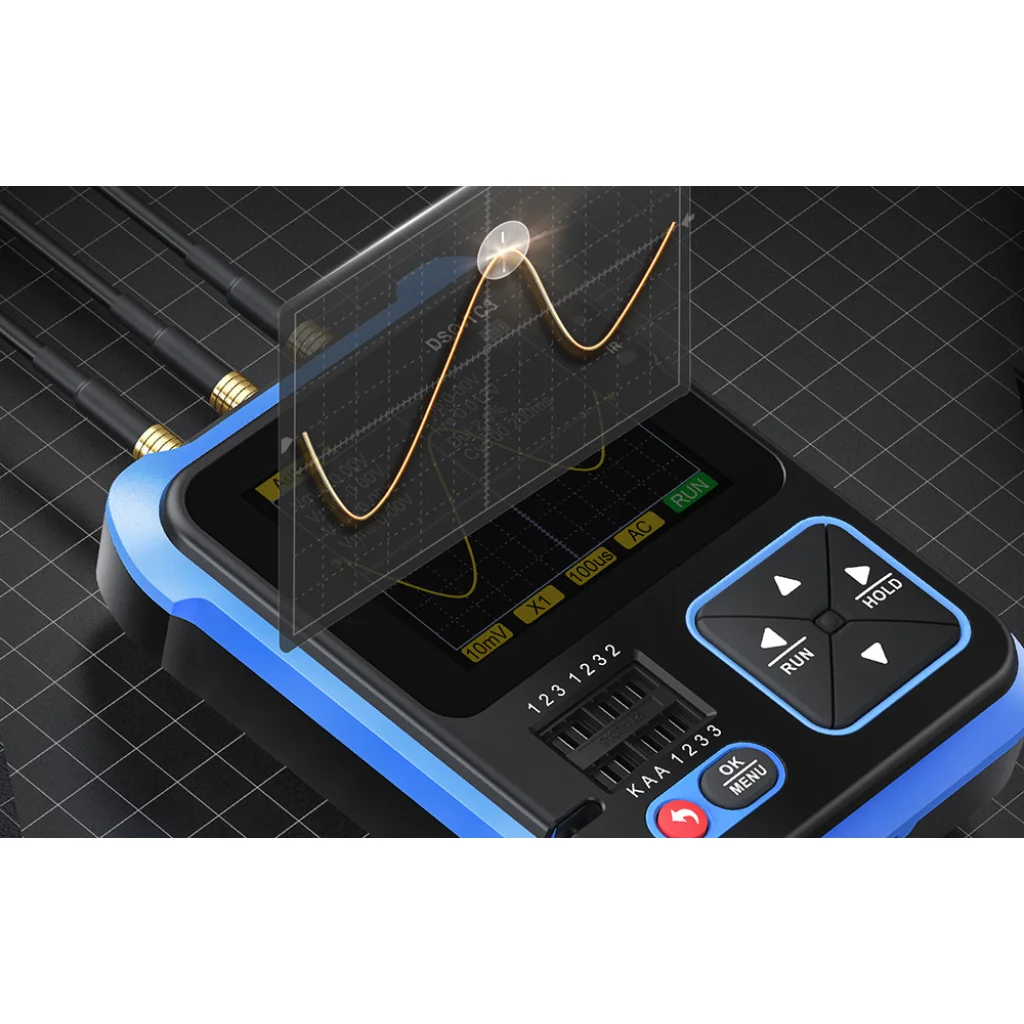

Az oszcilloszkóp 10 MS/s mintavételi frekvenciával és 500 kHz sávszélességgel támogatja a valós idejű jelelemzést. A függőleges érzékenység 10 mV és 10 V, az időalap 1 µs és 10 s között állítható.

• Mintavételi frekvencia: 10 MS/s
• Sávszélesség: 500 kHz
• Bemeneti impedancia: 1 MΩ
• Csatolás: AC / DC
• Feszültségtartomány 1:1 mérőfejjel: 80 Vpp (±40 V)
• Feszültségtartomány 10:1 mérőfejjel: 800 Vpp (±400 V)
• Trigger módok: automatikus, normál és egyszeri
• Trigger él: emelkedő vagy csökkenő
• Hullámforma-rögzítés: igen
• Automatikus mérések: Vmax, Vmin, Vave, Vrms, Vpp, frekvencia, periódus és kitöltési tényező
• Kalibrációs jel: 1 kHz-es négyszöghullám

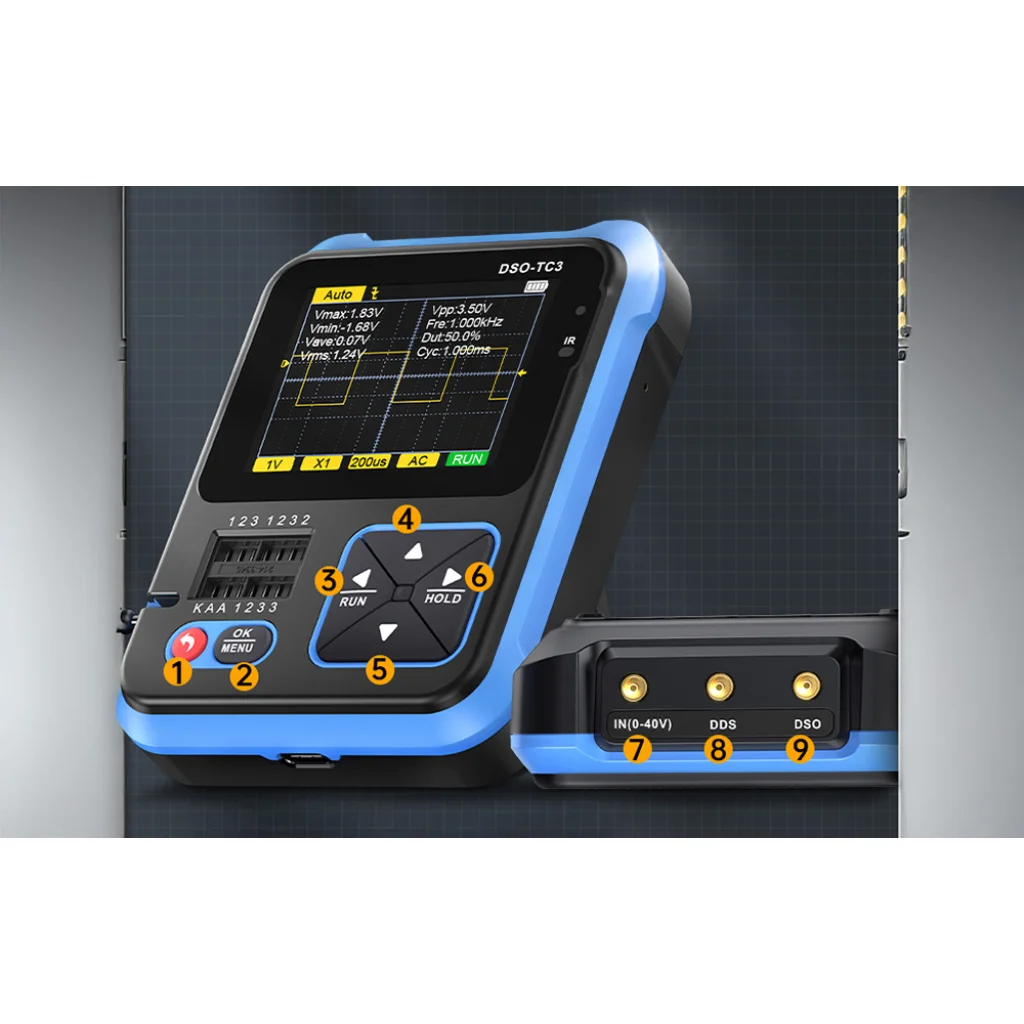

Az AUTO gomb segíti a stabil hullámforma gyors megjelenítését, a HOLD funkcióval pedig a kijelzett hullámforma rögzíthető.

Tranzisztor- és alkatrésztesztelő

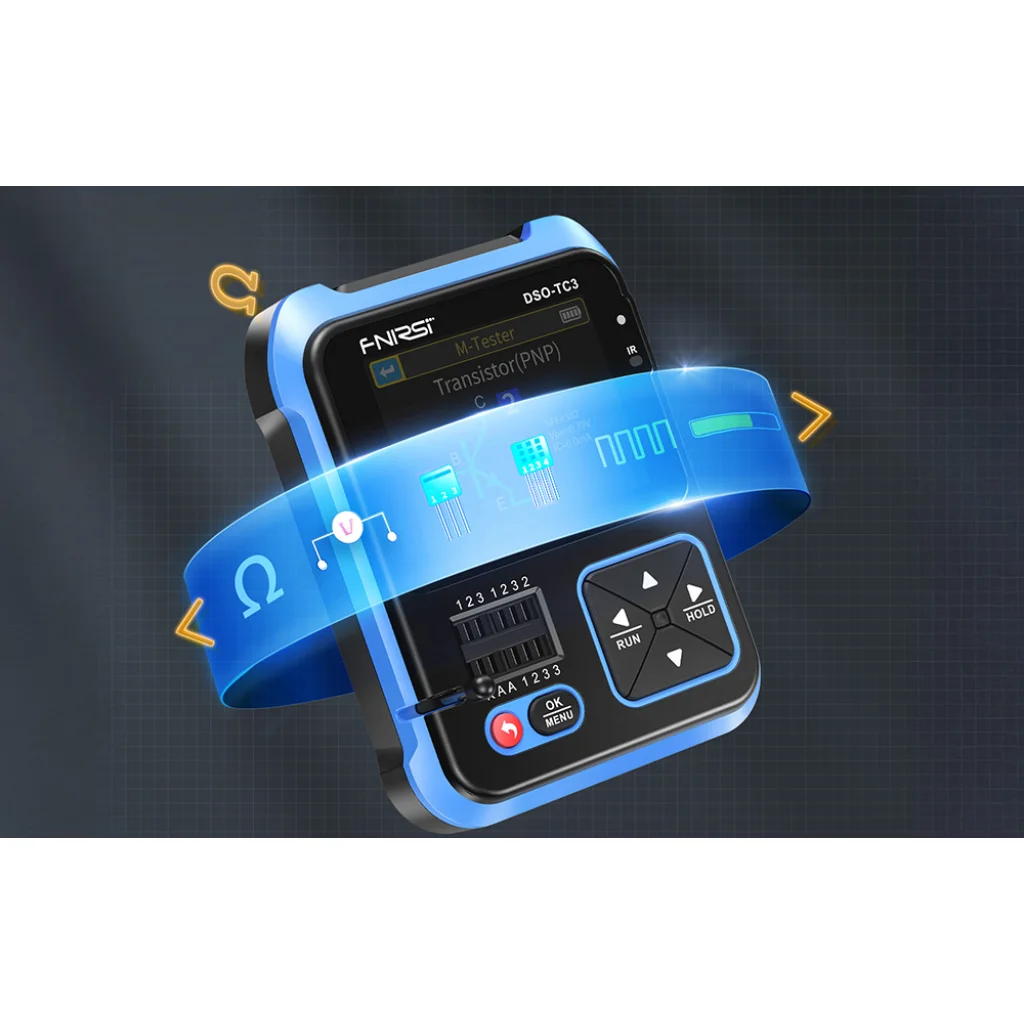

A készülék automatikusan felismeri az elektronikus alkatrészek csatlakozásait, és megjeleníti a mért paramétereket. Ez megkönnyíti az alkatrészek gyors azonosítását és ellenőrzését.

• Tranzisztorok: NPN, PNP, β 10–600
• MOSFET: N-csatornás, P-csatornás és IGBT
• JFET: igen
• Tirisztorok: SCR és TRIAC
• Diódák: standard és kettős diódák
• Zener-diódák: 0,01–4,5 V az 1–2–3 aljzatokon, illetve 0,01–32 V a K–A–A aljzatokon
• Ellenállások: 0,01 Ω – 50 MΩ
• Kondenzátorok: 25 pF – 100 mF
• Induktivitások: 10 µH – 1000 mH
• Elemek: 0,1–4,5 V feszültség- és polaritásmérés

Beépített jelgenerátor

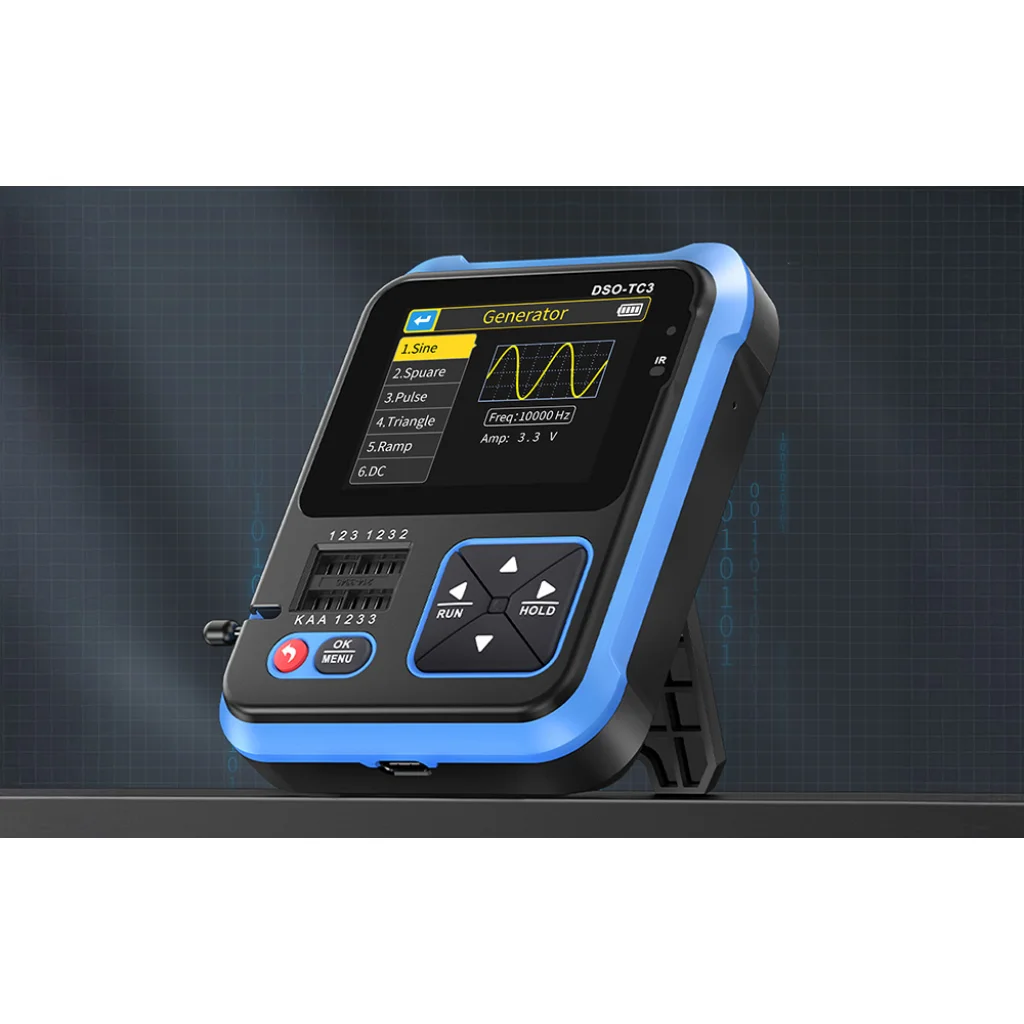

A beépített DDS jelgenerátor áramkörök ellenőrzésére, jelek szimulálására és elektronikai kísérletekhez használható. Hatféle jelalakot kínál, a frekvencia, az amplitúdó és a kitöltési arány pedig állítható.

• Hullámformák: szinusz, négyszög, impulzus, háromszög, emelkedő rámpa és egyenáram
• Frekvenciatartomány: 1 Hz – 100 kHz
• Amplitúdó: 0–3,3 V
• Kitöltési arány: 0–100%

További mérési és segédfunkciók

• Áramkör-folytonossági teszt
• Bemeneti feszültségmérés 0–40 V tartományban
• PWM-kimenet
• Zener-dióda-teszt 0–32 V tartományban
• DS18B20 hőmérséklet-érzékelő leolvasása 0–85 °C között
• DHT11 hőmérséklet- és páratartalom-érzékelő leolvasása 0–60 °C, illetve 5–95% tartományban
• NEC protokollt támogató infravörös dekóder, felhasználói kód és adatok kijelzésével
• Készülékkalibrálási funkció

Hordozható kialakítás és tápellátás

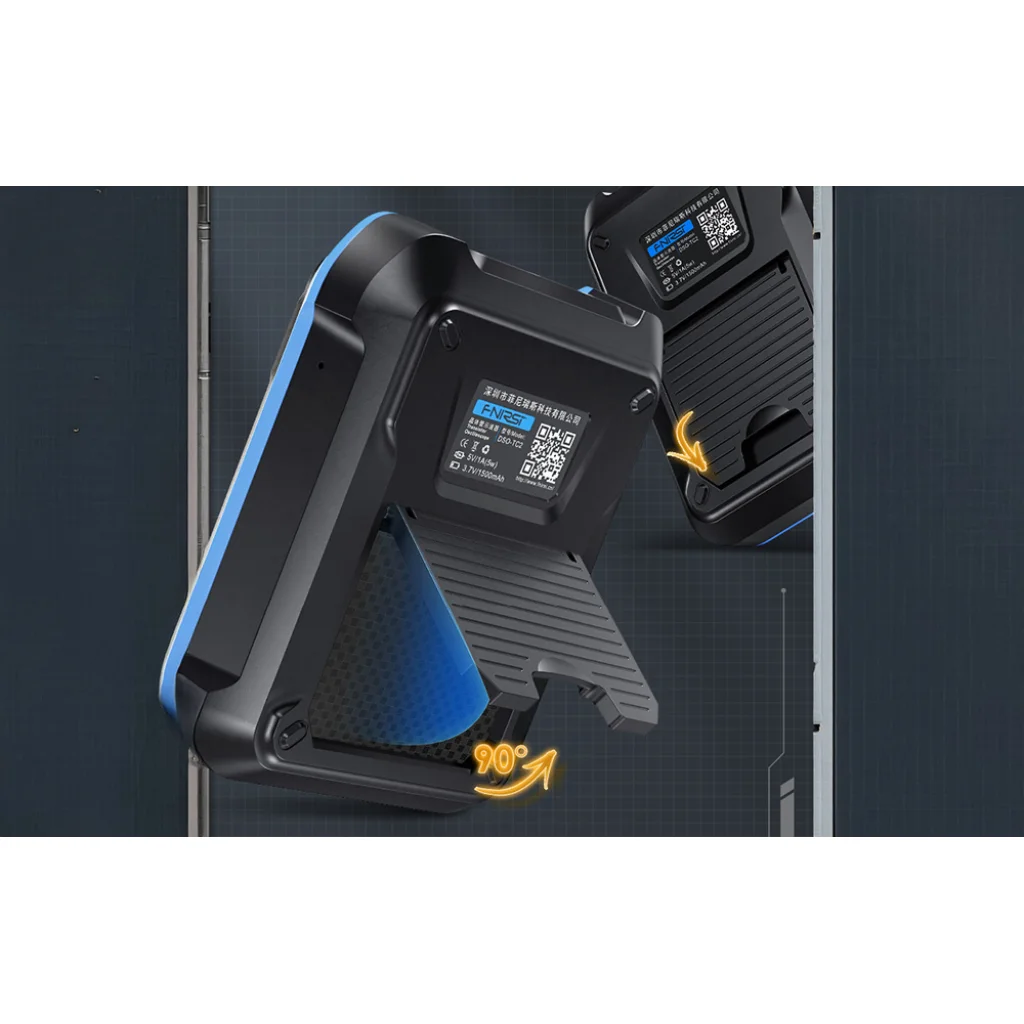

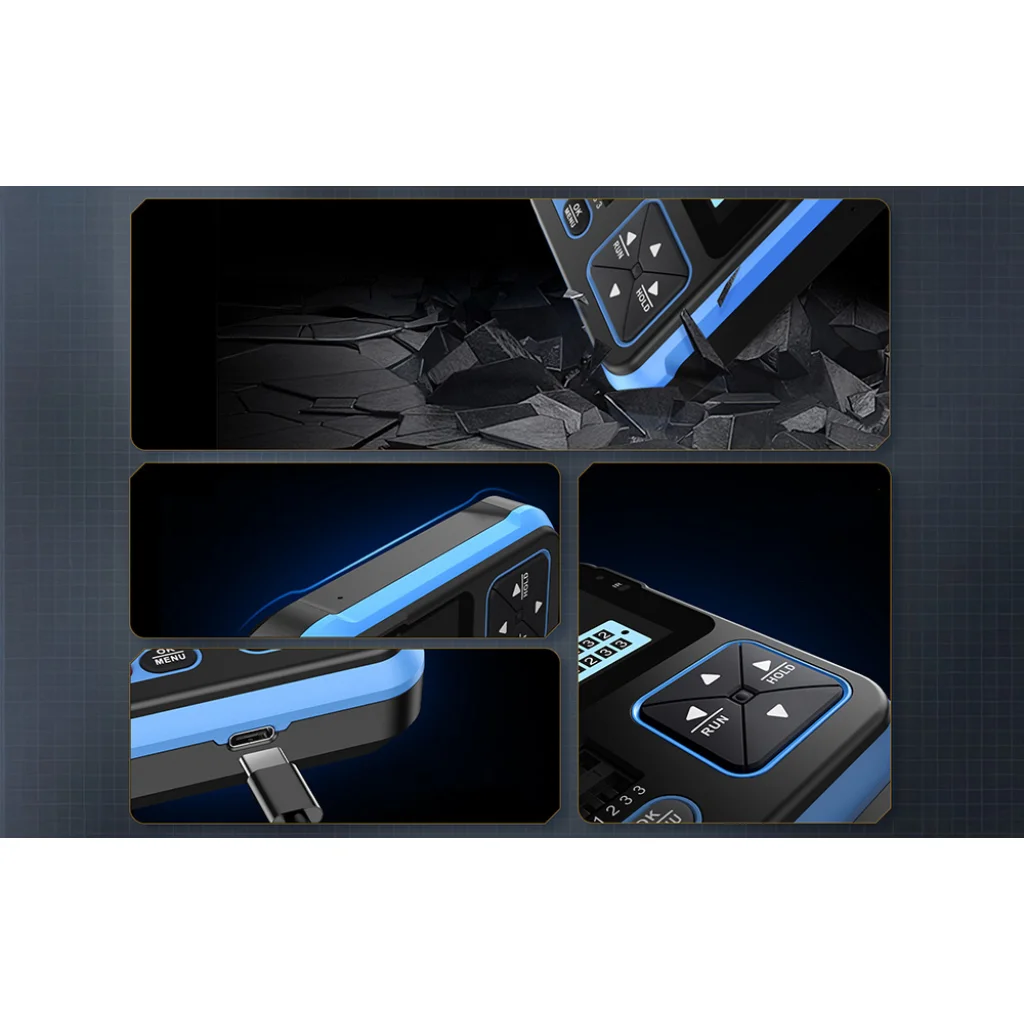

A csúszásgátló kialakítású, strapabíró ABS ház mindennapos műhely-, laboratóriumi és helyszíni használatra készült. Az összecsukható állvány asztali elhelyezést tesz lehetővé, így a készülék használat közben jól látható marad.

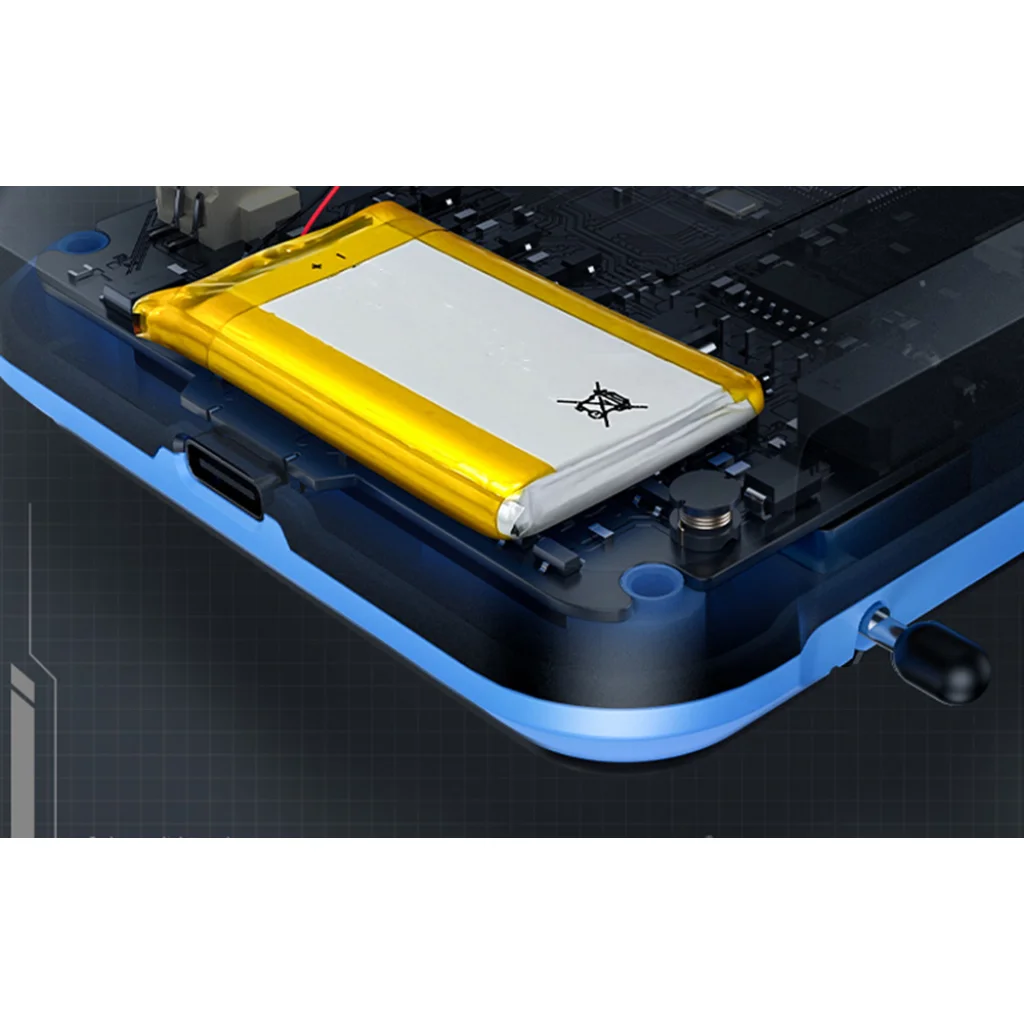

A 1500 mAh, 3,7 V-os lítium-polimer akkumulátor üzemideje legfeljebb 4 óra. A töltés USB Type-C csatlakozón keresztül, 5 V / 1 A teljesítménnyel történik.

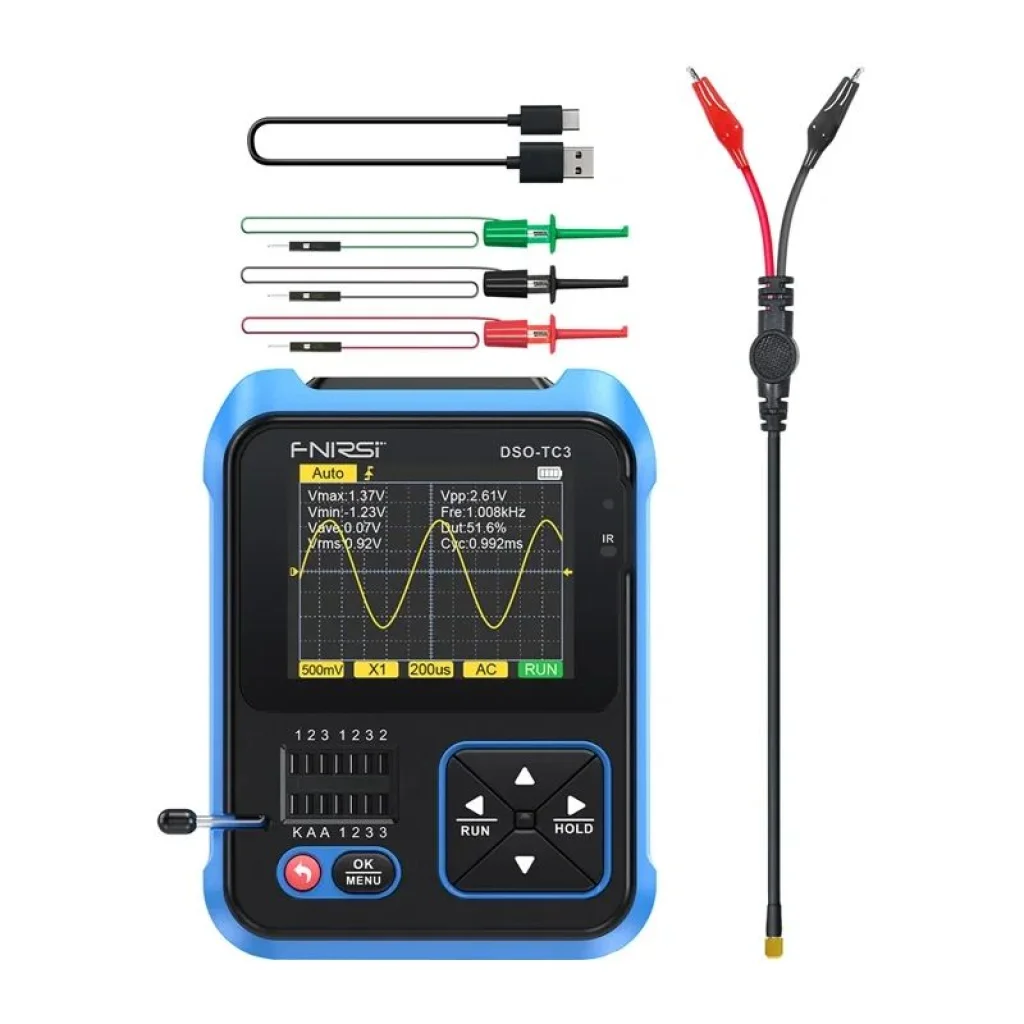

A csomag tartalma

• FNIRSI DSO-TC3 oszcilloszkóp
• Mérőérzékelő
• 3 mérőkapocs
• USB-C kábel
• Használati útmutató
